軟件介紹

gxworks2是由三菱推出的一款plc編程軟件，它可以幫助用戶輕松快速的去創建、維護程序，擁有多種變成方式，支持梯形圖、指令表等多種編程語言，讓用戶更好的去編程。gxworks2功能非常的優秀，還支持對編程控制器CPU和智能功能模塊的參數進行設置。

gxworks2提供診斷功能，可對可編程控制器CPU的出錯狀態進行診斷，其診斷速度非�？焖�，只需幾秒就能診斷完畢，是一款非常優秀的編程工具。

gxworks2軟件特色

1.通過簡單工程可以與傳統 GX Developer 一樣進行編程以及通過結構化工程進行結構化編程

2.將創建的順控程序寫入到可編程控制器 CPU 中，可對運行時的軟元件值等進行離線 / 在線監視

3.可以對可編程控制器 CPU 的當前出錯狀態及故障履歷等進行診斷。通過診斷功能，可以縮短恢復作業的時間

4.可以對可編程控制器 CPU 的參數及網絡參數進行設置，此外，也可對智能功能模塊的參數進行設置

gxworks2軟件保存工程方法

點擊保存圖標（或者在工程的下拉菜單里面點擊“保存”），在彈出的對話框里面設置路徑和工程名稱就可以了。

gxworks2軟件進行仿真方法

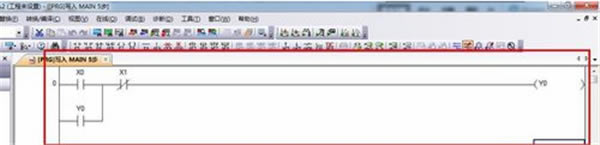

1.運行軟件，新建一個簡單的工程。

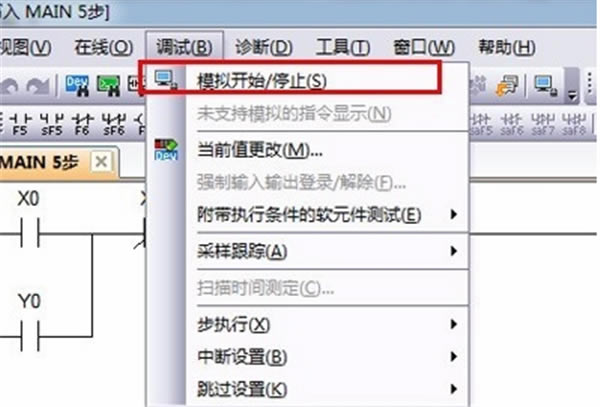

2.單擊工具欄上的“模擬開始/停止”按鈕，或單擊主菜單中“調試”-->“模擬開始/停止”選項。

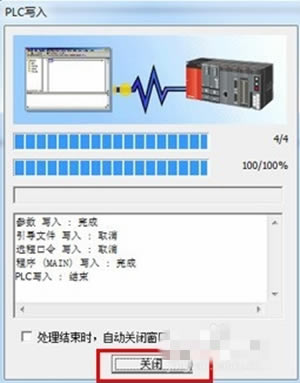

3.彈出下面的窗口，等待寫入完成后，單擊“關閉”按鈕。

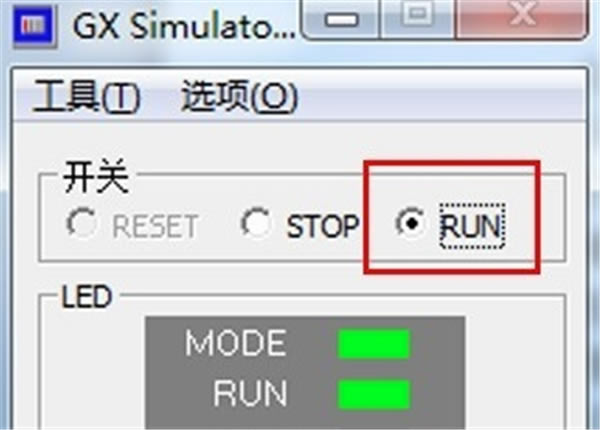

4.這時會看到GX Simulator2窗口，如圖，選擇“RUN”或“STOP”選項可以啟動或停止仿真，在GX Simulator2窗口中選擇“RUN”。

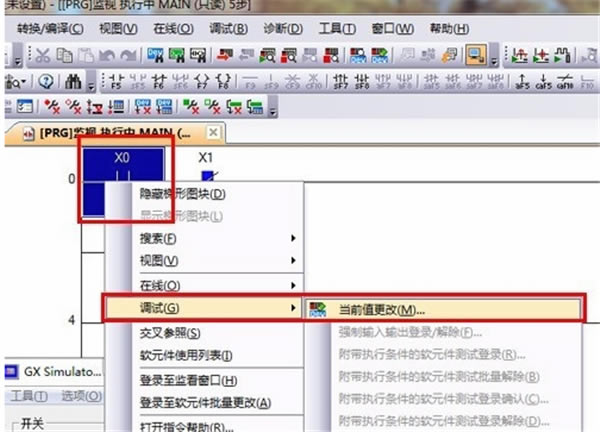

5.在主窗口的“操作編輯區”中選擇梯形圖中軟元件“X0”,單擊鼠標右鍵，在右鍵菜單中選擇“調試”-->“當前值更改”。

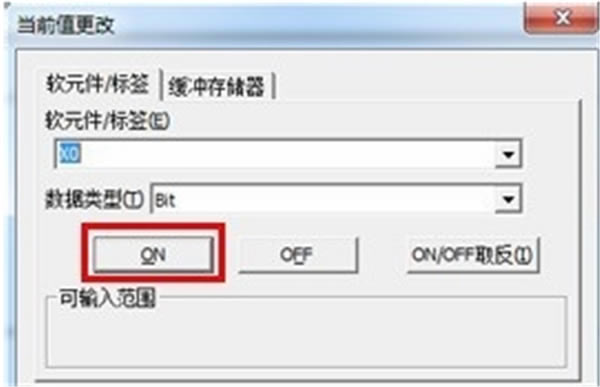

6.在彈出的“當前值更改”窗口“on”按鈕。

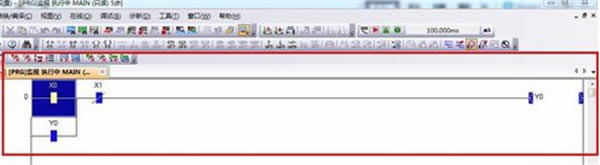

7.可以看到“操作編輯區”中變化如圖：

8.如此我們就可以應用此仿真模式來進行工程調試，修改設計中的錯誤，達到預期設計的效果。

gxworks2軟件添加注釋教程

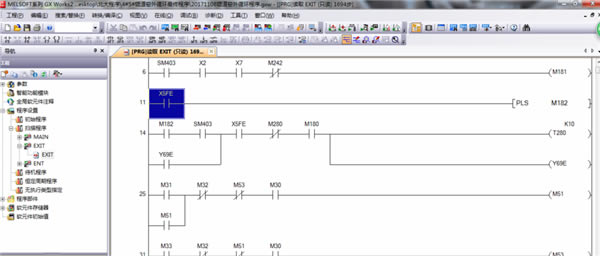

1.首先打開編程軟件。

2.將軟件從讀取模式更改到寫入模式。

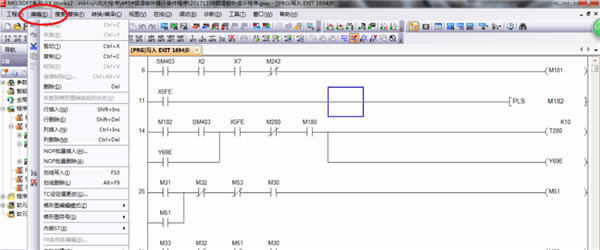

3.點擊標題欄中的編輯按鈕。

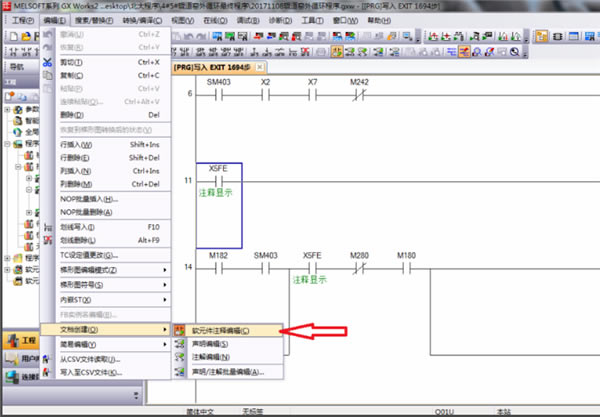

4.點擊文檔創建，再點擊軟元件注釋編輯。

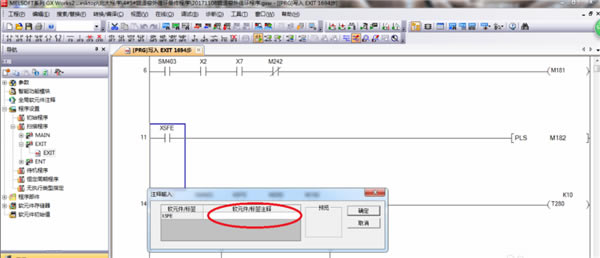

5.雙擊需要編輯的元件，你會發現現在可以給元件添加注釋了。

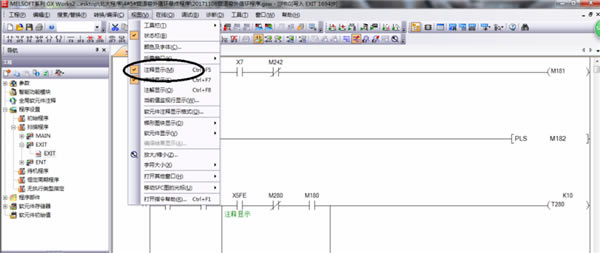

6.注釋添加完成后，可以在視圖按鈕下拉欄中開啟或關閉注釋顯示。
