軟件介紹

Altium Designer17是一款專業設計電路的電腦軟件，采用全新的技術，相比前幾個版本增加了許多實用的工具，大大縮減了復雜的操作步驟。簡單易用的操作方法，原生3D設計，用戶從概念到成品，時間顯著縮短，不僅節省了制作成本，還提高了工作效率。

軟件特色

【一、輕松的設計自動化】
1、超級強大的布線技術幫助您充分發揮設計潛力
從復雜的電路板布局到創新的可穿戴技術，Altium Designer可以非常很容易地設計出有效無誤的PCB板。憑借強大的布線技術，包括交互式布線模式和智能自動完成助手，您可以完全掌控PCB設計。
2、領先一步開始下一個設計工程
今天的設計是建立在過去成功的設計基礎之上的。通過Altium Designer中最高效的設計復用工具，幫助您發掘真正的設計潛力。輕松保存、共享和復用一切最值得信賴的設計資產，包括設計片段、受管的原理圖圖紙、公司的元器件庫和模板等。
3、輕松完成您的設計之旅
從概念到完成產品，您的設計過程可以分解為若干個不同的階段，這些階段需要保持一致性和連接性。利用Altium Designer強大的發布管理工具，您可以完全掌控設計過程。利用靈活的輸出文檔管理工具，您可以即時向制造商傳達完整的設計意圖。
【二、直觀的團隊協作】
1、創造未來的柔性設計技術
要想在瞬息萬變的電子設計領域中生存下去，您需要一直站在變化的最前沿，來保持設計競爭力。通過業界第一款也是唯一一款支持剛柔結合PCB設計的Altium Designer工具，設計當前最具創新性的產品。輕松地定義材料選擇，智能地完成剛柔結合板的布局和布線，在美觀的、原生3D PCB中展現您的工程藝術作品。
2、規范并集中管理您最有價值的設計資產
設計過程的成功取決于所使用元器件的數據完整性、可靠性和一致性。通過Altium Designer的集中元器件庫管理功能 ，可以建立一個來源唯一的、可信賴的、由整個設計團隊共享的元器件庫。您可以在未來所有的項目中，立刻使用、管控和復用所有有價值的元器件。
3、在機械世界可視化和驗證您的電子設計
任何電子設計產品都要安裝在機械物理實體之中。通過Altium Designer的原生3D可視化與間距檢查功能，確保電路板在第一次安裝時即可與外殼完美匹配，不再需要昂貴的設計返工。在3D編輯狀態下，電路板與外殼的匹配情況可以實時展現，您可以在幾秒鐘內解決電路板與外殼之間的
【三、廣闊的工程應用范圍】
1、將您的設計與動態、智能的數據相連
最佳的元器件是，需要的時候就能夠買到，并且價格還符合您的預算要求。使用Altium Designer的Supplier Links功能，可以從信賴的供應商那里獲得豐富的元器件實時定價和可用性數據。即時獲得常用元器件的價格和庫存信息，您不再會因為買不到元器件而推遲產品發布日期了。
2、掌控設計數據和工作流程的效率
設計過程的成功取決于一系列單獨但密切相關的細節。通過Altium Designer強大的數據管理工具，掌控您的設計數據和工作流程。使用靈活的生命周期管理系統，可以精確地控制設計數據；使用強大的版本控制系統，可以跟蹤每一個設計變更。
3、發掘專業創建設計內容的潛力
無需從頭開始進行所有的PCB設計，您可以直接利用Altium建庫專家們的知識和經驗。訪問Altium公司提供的超過300000個免費元器件，提高元器件的創建效率。充分利用Altium專業制作專業管理的統一元器件庫內容，節省創建和管理元器件庫的時間。

常用快捷鍵

shift+s ：單面布線，其他層隱身。
ctrl+shift+鼠標滾輪：切換不同的布線層
ctrl+shft+T(top)：上對齊
ctrl+shft+B(bottom)：下對齊
ctrl+shft+L(left)：左對齊
ctrl+shft+T(right)：右對齊
ctrl+shft+H(horizonta)：水平方向上等距
ctrl+shft+V(vertical) ：豎直方向上的等距
ctrl+X：在SCH或者PCB 同一平面內左右翻轉
ctrl+Y：在SCH或者PCB 同一平面內上下翻轉
S+L ：選擇局部器件或線條 進行操作

安裝方法

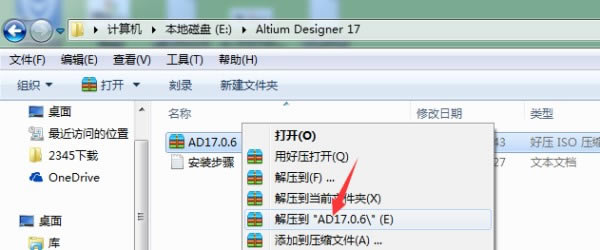

1、鼠標右擊軟件壓縮包，選擇“AD17.0.6”。

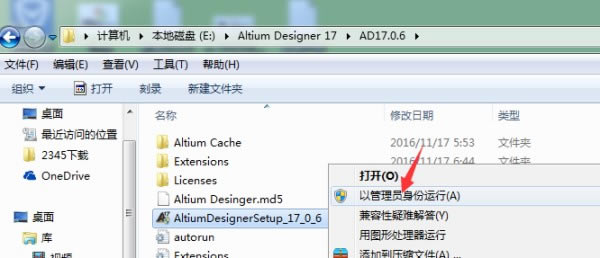

2、打開“AD17.0.6”文件夾，鼠標右擊“AltiumDesignerSetup_17_0_6”，選擇“以管理員身份運行”。

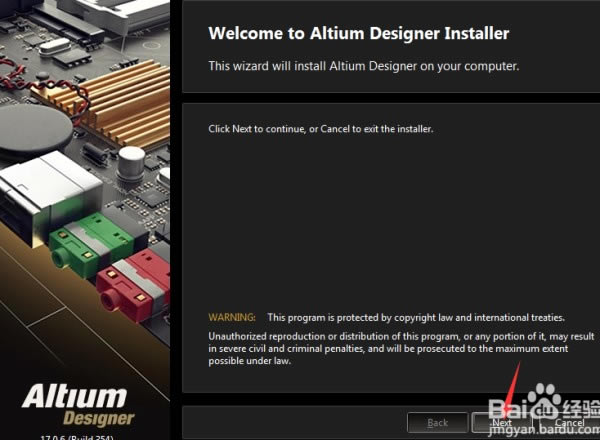

3、點擊“Next”。

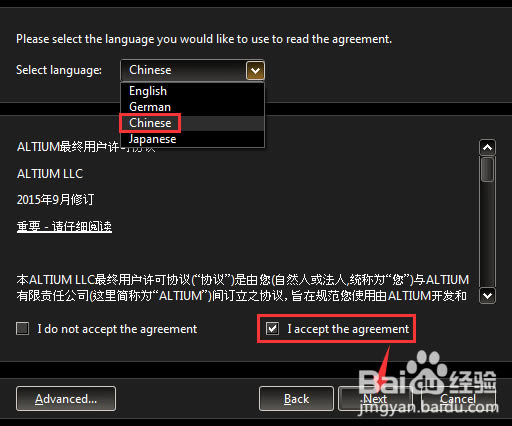

4、選擇“Chinese”，再選擇“I accept the agreement”，然后點擊“Next”。

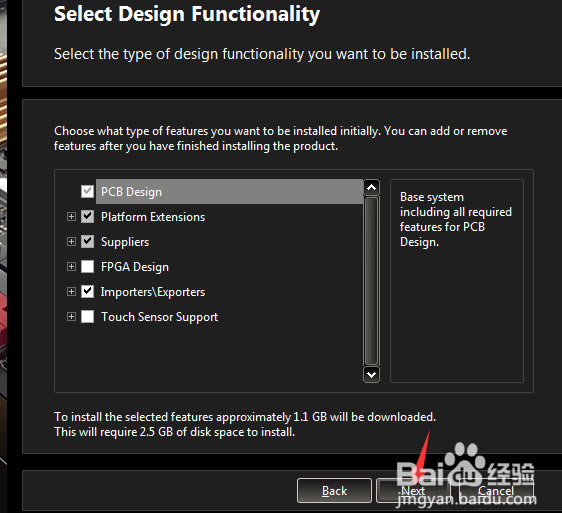

5、選擇需要安裝的功能。如果只需要PCB Design（原理圖）保持默認設置即可（可以取消其他選項以節省存儲空間，也可根據自身需求選擇其他選項），然后點擊“Next”。

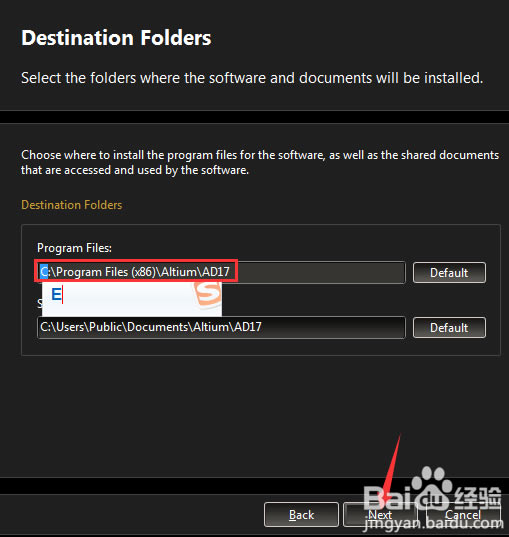

6、選擇安裝路徑�？梢允褂媚�認路徑，也可以自行更改，建議把AD軟件安裝到除C盤以外的磁盤（路徑中不要有中文即可）。然后點擊“Next”。如下圖默認路徑為： C:\Program Files (x86)\Altium\AD17 和 C:\Users\Public\Documents\Altium\AD17 可以直接將C改為E，安裝到E盤。

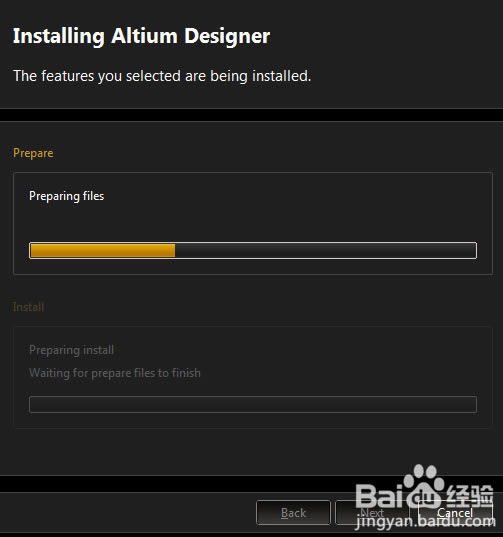

7、軟件正在安裝過程中（進度條要走完時可能會出現假死狀態），請耐心稍等。

8、將“Run Altium Designer ”前面復選框的勾去掉，然后點擊“Finish”。
