軟件介紹

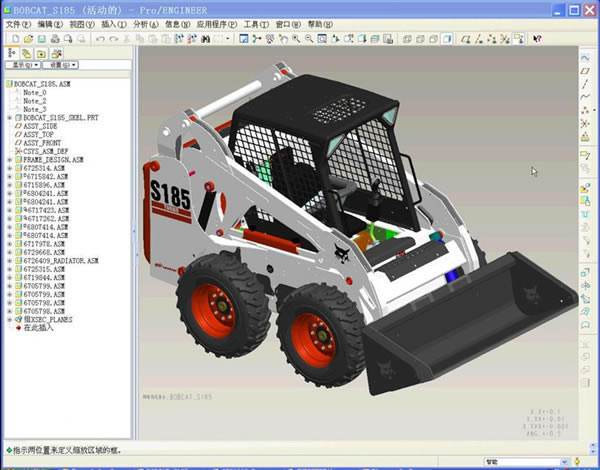

Pro Engineer 5.0中文特別版是一款功能強大的三維制作軟件，作為現今主流的CAD CAM CAE軟件之一，這款軟件除了自身的功能強大之外，還重新定義了CAD CAE CAM領域的新標準，從而得到了業界廣泛的認可和推廣。

軟件特色

1、加快詳細設計過程，利用新的Auto RoundTM功能、改善的裝配性能、直接曲面編輯、增強的數據交換、新的JT支持、特征識別和自動化3D繪圖注釋功能，更快地創建簡單和復雜的設計

2、改善設計外包過程，用新的數字權限管理功能保護重要的設計數據

3、改善檢驗和認證過程，利用新的公差分析、改善的網格化、對非線性材料的支持、更好的結果分析及更智能的診斷功能，更快、更輕松地分析設計

4、優化制造業的工具和工廠設備的設計過程，利用易于使用、功能強大的過程管理器在Pro/ENGINEER中定義刀具路徑、創建注釋特征和執行其他關鍵的功能，簡化和自動化將工程設計轉變為制造過程的步驟

5、更快速的詳細設計，利用智能、自動化的功能添加和布置帶狀電纜，更快地創建機電設計

6、更快速的ECAD-MCAD設計協作，利用MCAD和ECAD設計之間新的接口加速設計的協作。自動識別增量變更，并在MCAD和ECAD電路板設計之間交叉突出顯示

使用方法

使用Pro Engineer畫圓柱

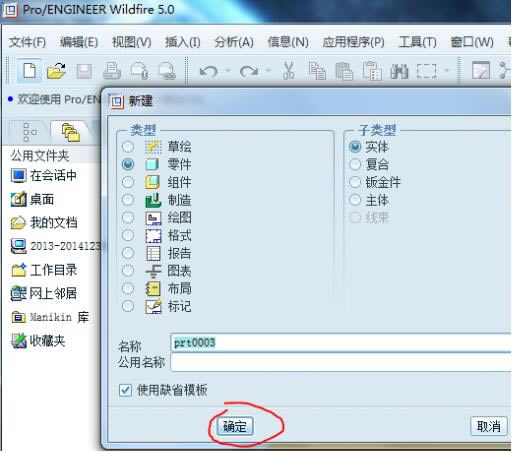

1、打開PROE點擊新建——零件，名稱按默認，點擊確定。

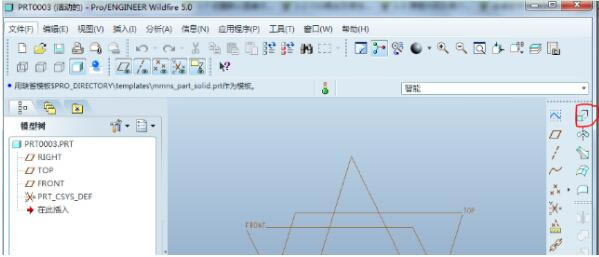

2、如圖所示，點擊拉伸工具。

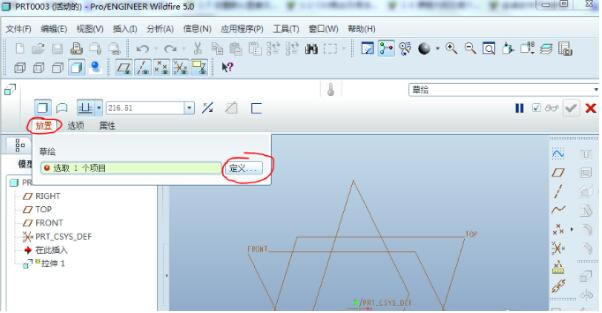

3、如圖所示，點擊放置——定義。

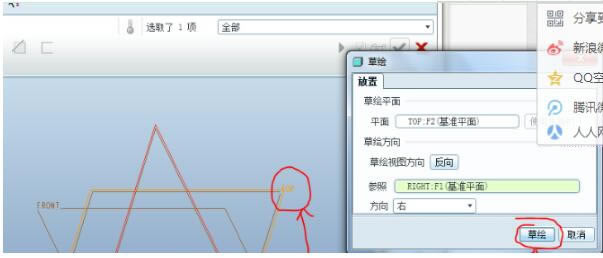

4、點擊選擇TOP平面，點擊草繪開始繪制。

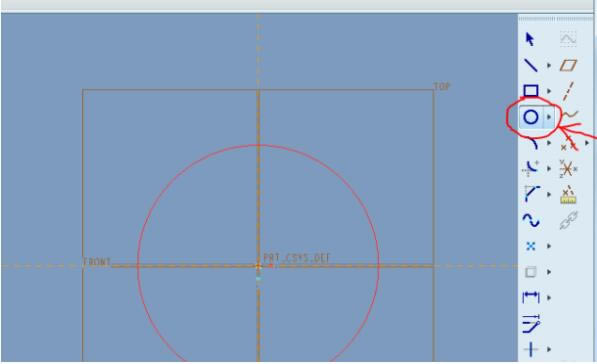

5、如圖所示，進入草繪后，點擊圓工具，在草圖上繪制一個圓。

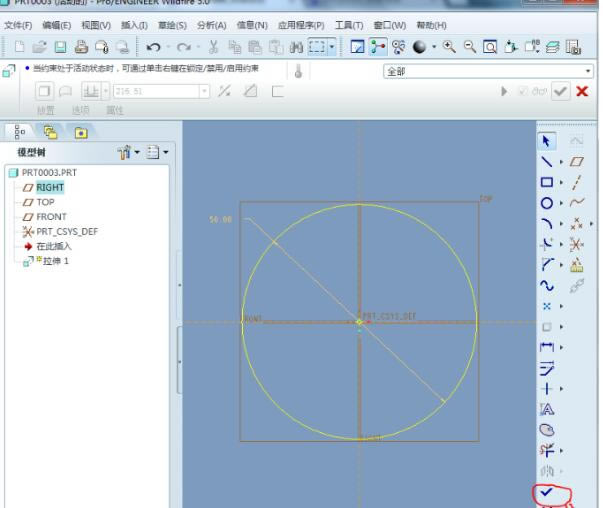

6、如圖所示，點擊打鉤符號，完成草圖繪制。

7、如圖所示，可以在拉伸長度中輸入你想要拉伸的長度，然后點擊打鉤符號完成圓柱的繪制。

常見問題

PROE中非缺省是什么意思？

所謂缺省就是使用系統的默認配置，非缺省就是不使用系統的默認配置而在對話框中選擇自己需要的配置。舉個簡單的例子：假如你的proe起始位置下config里設置了創建零件的默認單位是mmns，當你要新建一個零件時，取消勾選缺省選項，這是你就可以選擇inbs創建英制零件。

PROE中如何創建控件三維曲線？

你可以通過投影的方法創建三維曲線;或者用基準點工具創建點，然后生成曲線;或你使用方程創建空間曲線。

Pro Engineer中掃描、混合、掃面混合、可變掃描命令有什么區別��？

掃描：只可以有一條軌跡線和一個剖面，并且剖面在掃描過程中不發生變化，剖面垂直于軌跡線。

混合：用多個剖面混合來生成幾何體。生成的幾何體根據剖面的形狀發生變化，各個剖面要求一定要有相同的混合點(無需直接繪制的軌跡線，靠截面深度和角度旋轉確定截面相對位置

掃描混合：利用多個剖面和一條軌跡線生成幾何體，結果幾何將根據軌跡線的走勢及剖面發生變化。

可變掃面：由一個剖面和一條以上的軌跡線生成幾何體，剖面可以發生變化，可以指定方程式使其發生規則的數學變化，剖面垂直方向可以指定。

每次打開Pro Engineer文件都要重新貼花，為什么之前貼好的都沒有了？

你可以在config中設置一下，設置選項save_texture_with_model的值設置為yes，然后保存到工作目錄的config.pro中。

在質量屬性對話框中，把密度改為0為什么計算的時候質量不是0呢？

在proe中0密度不符合實際，proe里也沒有這種設置，只會顯示為PROE里的最小密度。

安裝方法

1、運行下載的安裝程序pro wildfire 5.0中的“setup.exe ”，開始安裝

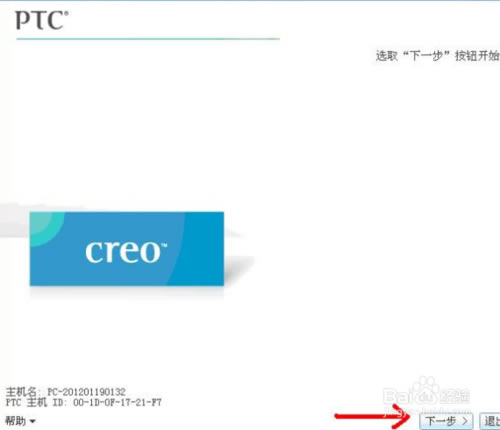

2、在上圖的頁面中點擊“下一步”，進入接受許可證協議頁面

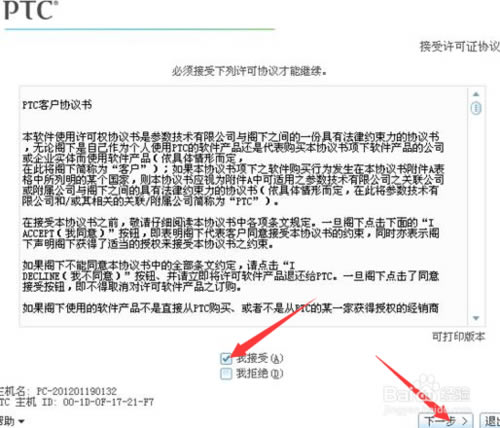

3、在“接受許可證協議的條款和條件”前的檢查框打上勾接受協議，選中“我接受”，然后點擊“下一步”按鈕。進入“選取要安裝的產品”的界面

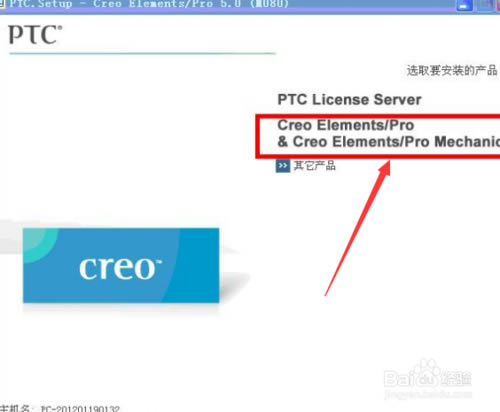

4、不要點 Ptc License Server 安裝，直接點 PRO/ENGINEER 進入安裝，

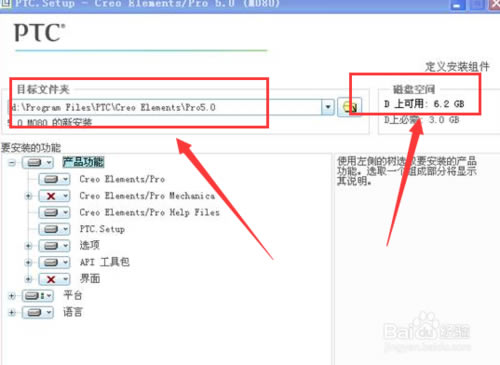

在下圖的安裝界面，注意“目標文件夾”，

如果安裝在D盤，即 d:\Program Files\PTC\Creo Elements\Pro5.0

如果安裝在C盤，即 C:\Program Files\PTC\Creo Elements\Pro5.0

一般還是存在D盤里

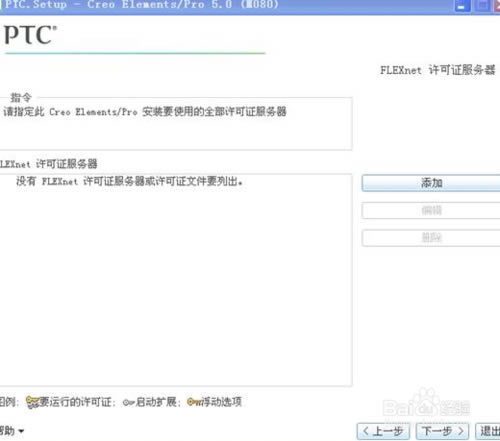

5、直接點擊“下一步”，點擊“添加”

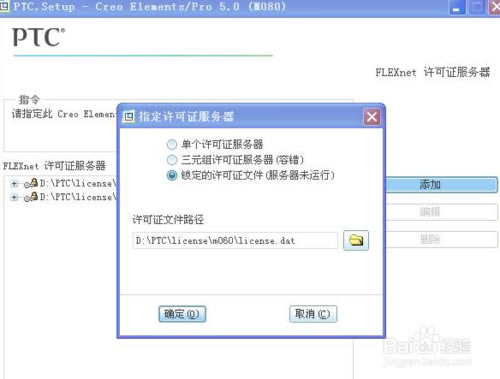

5、選擇“鎖定”項；

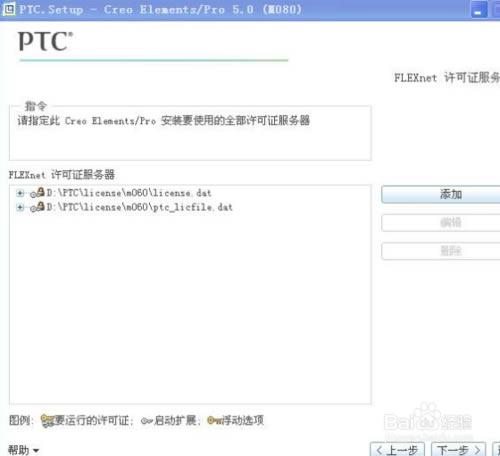

6、“許可證文件路徑”為d:\PTC\license\m060\license.dat  即上述的經過2次“全部替換”保存的“ .dat” 文件所保存的名為“m060”文件夾中的路徑。將前面做好的d:\PTC\license\m060\license.dat即許可證添加進去，然點擊“確定”，即進入如下界面

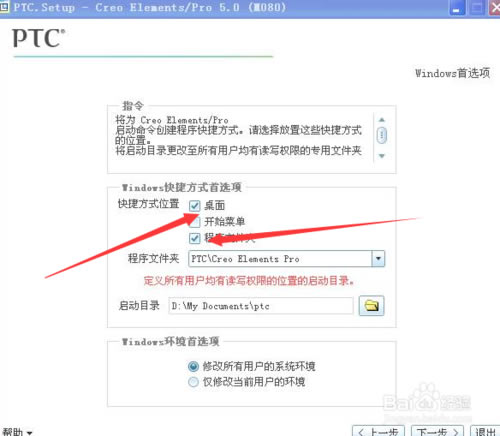

7、選擇“桌面”，選擇“程序文件夾”（不要改變“PTC\Creo Elements Pro”），將“啟動目錄”中的“D:\My Documents”改為“D:\My Documents\ptc”，如下圖，其它不要改

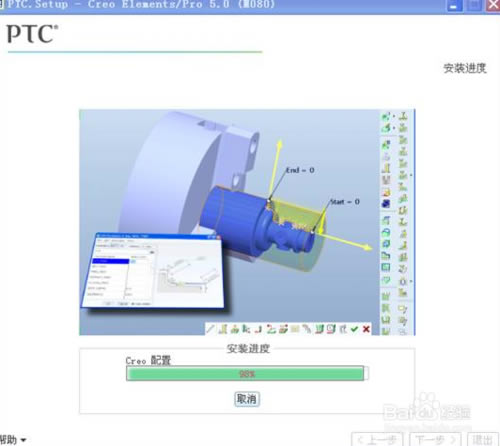

8、之后等待安裝完成即可
