在 Excel 中，如果表格中有多列數值，特別是有百分比的情況，通常要制作雙坐標軸圖表，一條 Y 軸表示具體的數值，另一條 Y 軸表示百分比。例如要制作產品產量、合格率的圖表，一條 Y 軸表示產量，另一條 Y 軸表示合格率。

制作雙Y軸圖表，一般有兩種組合方式，一種為柱形圖與拆線圖組合，另一種為柱形圖與柱形圖組合；前一種比較簡單，后一種常常會出現柱形條重疊的問題，需要把它們分離并取好間距，由于柱形條屬于不同的 Y 軸，光調整“系列重疊和分類距離”無去實現，需要添加空白系列占位。另外，雙Y軸也可設置坐標軸刻度和方向。

一、Excel制作雙坐標軸柱形圖與拆線圖表

假如要把產品產量、合格數量與合格率制作成雙Y軸圖表，一個 Y 軸表示產量與合格數量，另一個 Y 軸表示合格率，制作方法如下：

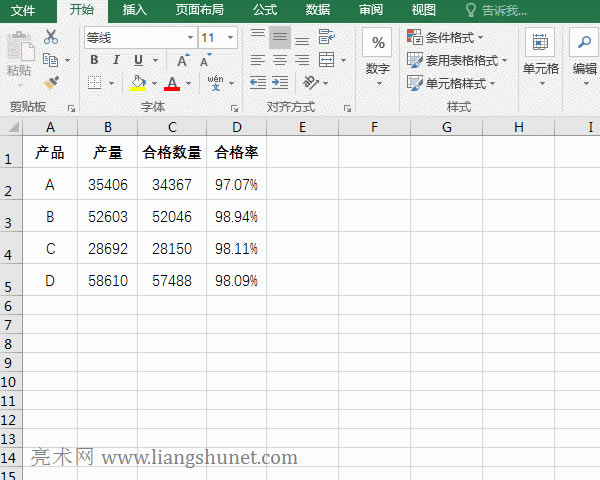

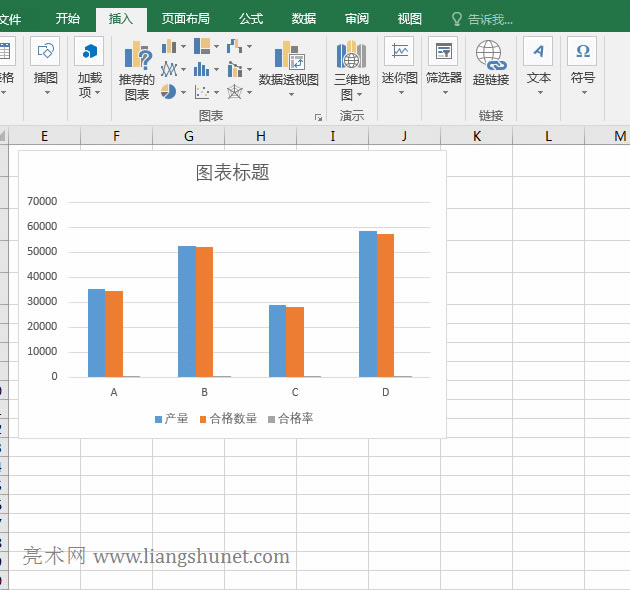

1、插入圖表。選中表格任意一個單元格（如 A2），按 Ctrl + A 全選表格，選擇“插入”選項卡，單擊“柱形圖或條形圖”圖標，在展開的樣式中選擇第一個“簇狀柱形圖”，則以表格數據生成所選圖表，把它移到表格右邊；操作過程步驟，如圖1所示：

圖

2、把柱形條表示的合格率設置為用拆線表示。右鍵圖表，在彈出的菜單中選擇“更改圖表類型”，打開“更改圖表類型”窗口，選擇左邊最下面的“組合”，“次坐標軸”勾選“合格率”（如果“合格率”的“圖表類型”不是“折線圖”，單擊“合格率”右邊的下拉列表框，然后選擇“折線圖”），單擊“確定”，則合格率用折線圖表示；操作過程步驟，如圖2所示：

圖2

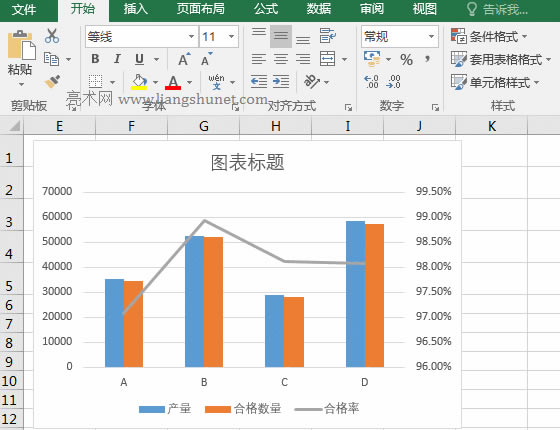

3、修改拆線圖顏色。單擊拆線圖選中它，選擇“格式”選項卡，單擊“形狀輪廓”（有支筆的）圖標，在彈出的顏色樣式中選擇一種顏色，如“橙色”，則拆線圖變為“橙色”；單擊中間一段拆線選中它，再次展開顏色樣式，選擇“紅色”，則中間的一段變為“紅色”；操作過程步驟，如圖3所示：

圖3

二、Excel制作雙坐標軸柱形圖，并避免柱形條重疊

（一）只補次坐標軸空白系列

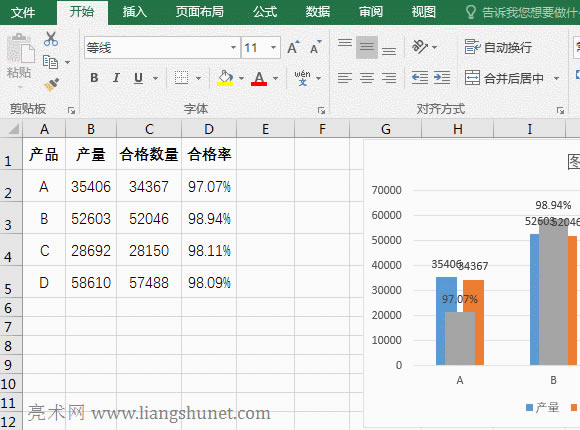

1、給合格率添加一個坐標軸。因為產量和合格數量數值比較大，而合格率用百分比表示數值比較小，不容易選中合格率的柱形條，但可以顯示數據標簽，然后通過選中數據標簽來選中柱形條。單擊圖表任意處，圖表右上角出現三個圖標，單擊“圖表元素”（即加號）圖標，在彈出的選項中勾選“數據標簽”，則每根柱形條上出現相應的數值；右鍵其中一個用百分比表示的數據標簽，在彈出的菜單中選擇“設置數據系列格式”，則在窗口右邊打開“設置數據系列格式”小窗口，選擇“次坐標軸”，則合格率用該坐標軸表示；操作過程步驟，如圖4所示：

圖4

2、添加兩列“合格率”且把它們添加到圖表。

A、單擊列號 D，選中 D 列，按 Ctrl + C 復制，再選中 E 、F 列，當前選項卡為“開始”，單擊屏幕左上角的“粘貼”，然后選擇“粘貼數值”下的“值和數字格式”圖標，則把“合格率”粘貼到 E、F 列；

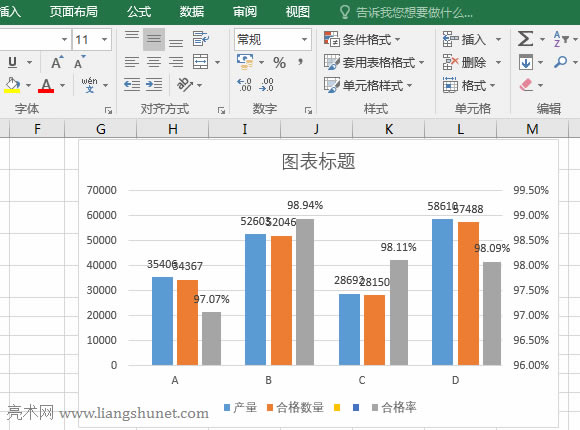

B、右鍵圖表任意處，在彈出的菜單中選擇“選擇數據”，打開“選擇數據源”窗口，把“圖表數據區域”改為 =Sheet2!$A$1:$F$5（即把$D$5 改為 $F$5，也就是把 E、F 兩列添加進去），單擊“確定”，則 E、F 列添加到圖表并自動與原“合格率”一樣自動選用次要坐標軸；操作過程步驟，如圖5所示：

圖5

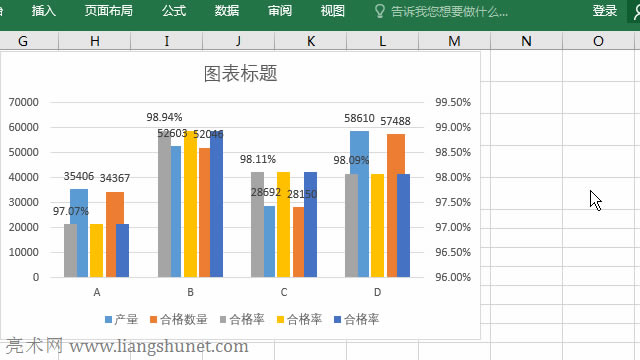

3、拆開重疊柱形條。

A、把 Y 軸主坐標軸的柱形條間距調小一些。右鍵主坐標軸的其中一種柱形條（如“產品”的藍色柱形條），在彈出的菜單中選擇“設置數據系列格式”，在窗口右邊打開“設置數據系列格式”窗口，把“系列重疊”改為 -20%，按回車，則 Y 軸主坐標軸的柱形條間距變��；

B、使次坐標軸的右邊的柱形條（即“合格率”的藍色柱形條）與主坐標軸的右邊柱形條（即“合格數量”的“橙色”柱形條）拉開合適的距離。選中“合格率”灰色的柱形條，“系列重疊”改為 -100%，按回車，“分類距離”改為 10%，按回車，兩坐標軸右邊的柱形條分離；

C、把灰色的“合格率”柱形條調整到右邊。右鍵圖表任意處，在彈出的菜單中選擇“選擇數據”，打開“選擇數據源”窗口，選中第一個“合格率”，單擊倒三角下移，把它下移到最后，單擊“確定”，則灰色的柱形條調到右邊；

D、刪除輔助列。選中 E、F 兩列，按 Delete 鍵把它們刪除，則圖表中也刪除了它們的柱形條；操作過程步驟，如圖6所示：

圖6

4、調整柱形條顏色和隱藏刪除列的圖例。

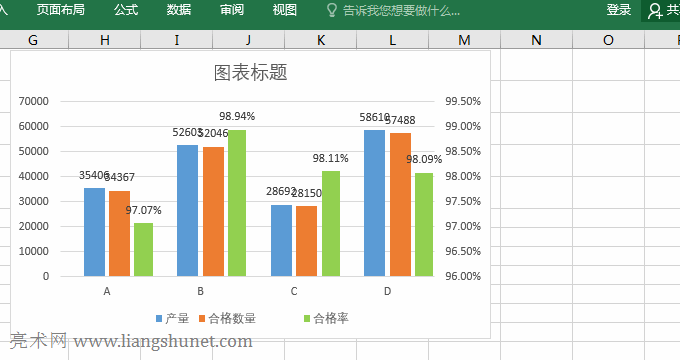

選中灰色的柱形條，選擇“格式”選項卡，單擊“形狀填充”圖標，在彈出的顏色樣式中選擇“淺綠”，則灰色柱形條變為淺綠色；單擊“圖例”選中它們，再單擊“橙色”的方塊選中它，單擊“形狀”填充圖標，選擇“無填充顏色”，則“橙色”方塊被隱藏，同樣方法隱藏藍色方塊；操作過程步驟，如圖7所示：

圖7

5、拆開重疊數據標簽或把它們隱藏。

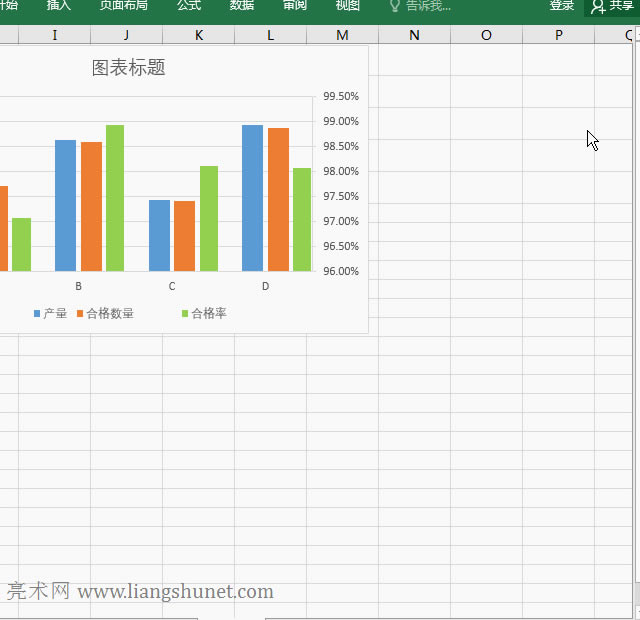

選中“產量”的數據標簽，單擊圖表右上角的“圖表元素”圖標，把鼠標移到“數據標簽”上，再單擊它右邊的黑色小三角，在展開的子選項中選擇“居中”，則所有“產量”的“數據標簽”移到柱形條的中間，重疊的數字分離；單擊圖表任意處，單擊“數據標簽”取消勾選，則柱形條上的所有字數被隱藏；操作過程步驟，如圖8所示：

圖8

（二）補主坐標軸和次坐標軸空白系列

把主坐標軸和次坐標軸的各一列或幾列作為輔助列，例如把“合格數量和合格率”都復制一份，然后粘貼到 E 和 F 列，再把們添加到圖表，然后再分別調整主坐標軸和次坐標軸的“系列重疊和分類距離”把重疊的柱形條分離，操作方法參考上例。

三、Excel坐標軸設置

1、坐標軸方向設置。

在 X 軸下右鍵，在彈出的菜單中選擇“設置圖表區域格式”，在右邊打開“設置圖表區域格式”窗口，選中 X 軸，單擊“箭頭末端類型”下拉列表框，選擇一種箭頭（如第一排左起第二個），則 X 軸加上箭頭；選中右邊的 Y 軸，同樣方法給它選擇一種箭頭；操作過程步驟，如圖9所示：

圖9

2、Excel坐標軸刻度設置

右鍵右邊的 Y 軸，在彈出的菜單中選擇“設置坐標軸格式”，在右邊打開“設置坐標軸格式”窗口，“最小值”設置為 0，“最大值”設置為 1，單擊“坐標軸選項”把它折疊起來；單擊“刻度線”把它展開，“次要類型”選擇“外部”，則次坐標軸設置好刻度；單擊“數字”把它展開，把“小數位數”設置為 0，按回車，則 Y 軸“標簽”不保留小數位數；操作過程步驟，如圖10所示：
