                  PPPOE撥號上網服務器端與客戶端的完整設置完成圖文使用教程

                  發布時間:2025-04-06 文章來源:xp下載站 瀏覽:

                  路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

                  我們現在所在的小區大部分還是通過PPPOE撥號方式來上網的,寬帶服務提供商會在ISP機房搭建PPPOE服務器。

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  PPPOE即PPP over Ethernet,是指在以太網中傳輸PPP的技術,通過PPPoE可以防范ARP欺騙,同時為客戶端統一分配IP以及DNS等參數,有效避免了靜動態IP方式因地址沖突或者參數設置不當導致無法訪問外網的問題,還可以結合Radius服務器對客戶進行認證、授權以及計費,目前國內ISP多采用PPPoE作為接入認證方式。

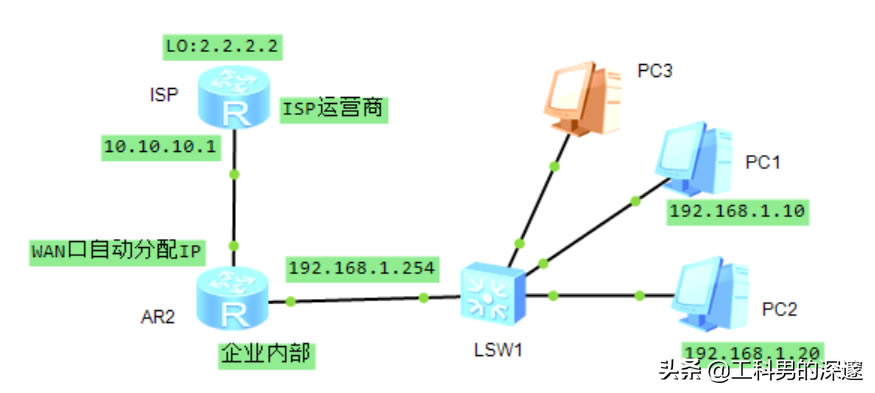

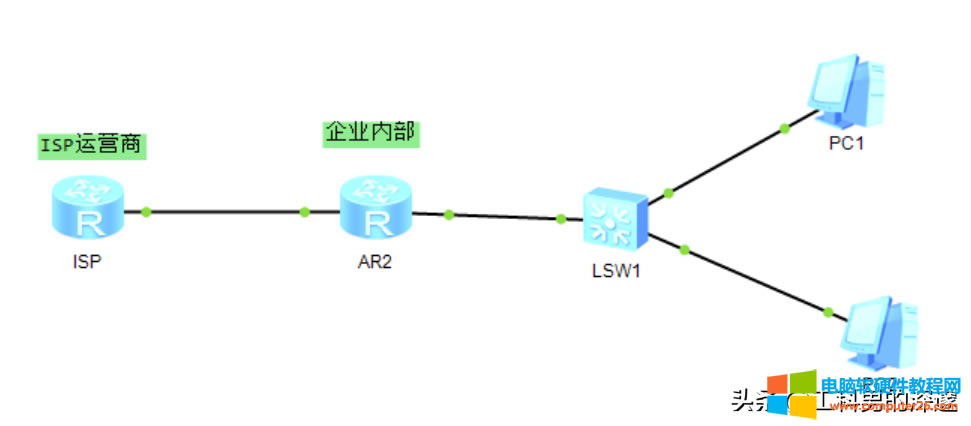

                  今天我們演示一下,ISP運營商如何配置PPPOE服務器,以及我們上網的路由器如何配置PPPOE撥號登錄PPPOE服務器上。

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  一、配置運營商服務器端

                  運營商服務器需要配置如下內容:

                  <Huawei>system-view

                  [Huawei]sysname ISP

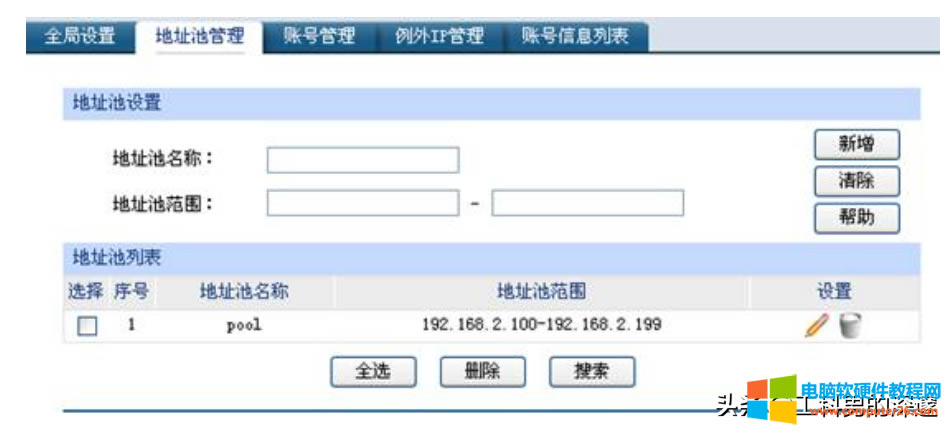

                  1創建地址池

                  地址池是分配給撥號用戶的可使用的地址范圍;

                  [ISP]ip pool 1

                  [ISP-ip-pool-1]network 10.10.10.0 mask 24

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  [ISP-ip-pool-1]gateway-list 10.10.10.254

                  [ISP-ip-pool-1]dns-list 114.114.114.114

                  [ISP-ip-pool-1]q

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  2創建AAA認證

                  [ISP]aaa

                  創建用戶PPPOE用戶名為:1802079,密碼為:huawei

                  [ISP-aaa]local-user 1802099 password cipher huawei

                  [ISP-aaa]local-user 1802099 service-type ppp //配置服務類型為PPP

                  若有多個客戶端需要登錄到PPPOE服務器上,需要創建多個用戶;

                  [ISP-aaa]q

                  3創建虛擬模板VT接口

                  VT模板就是為了讓一條鏈路上可以封裝多種同層協議的虛擬接口。因為現在的以太網物理接口已經默認封裝了以太網協議,無法再封裝其他的wan協議了,所以才需要vt來模擬一個(WAN)ppp接口,然后封裝其他協議如ppp,最后再把vt綁定到物理接口,實現ppp和以太網協議的嵌套。

                  [ISP]interface Virtual-Template 1

                  [ISP-Virtual-Template1]ppp authentication-mode pap //定義PPP采用PAP方式認證,還有Chap認證;

                  [ISP-Virtual-Template1]remote address pool 1 //指定遠端用戶地址池;

                  [ISP-Virtual-Template1]ip address 10.10.10.1 24 //配置本地VT的地址,需與客戶端地址池在同一網段,不然用戶無法上線。

                  [ISP-Virtual-Template1]q

                  4啟用PPPOE功能

                  [ISP]interface GigabitEthernet 0/0/0

                  [ISP-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1//在接口下綁定虛擬認證模板;

                  [ISP-GigabitEthernet0/0/0]q

                  [ISP]

                  配置完成后,這樣vt虛擬接口和連接pppoe客戶端的物理以太網接口綁定,完成pppoe協議的封裝。

                  5配置回環口,用來測試

                  [ISP]interface LoopBack 0

                  [ISP-LoopBack0]ip address 2.2.2.2 32

                  [ISP-LoopBack0]q

                  [ISP]

                  二、用戶客戶端配置

                  <Huawei>system-view

                  [Huawei]sysname R2

                  1創建規則,定義允許所有IP

                  [R2]dialer-rule

                  [R2-dialer-rule]dialer-rule 1 ip permit

                  [R2-dialer-rule]q

                  2配置撥號1

                  [R2]interface Dialer 1

                  [R2-Dialer1]link-protocol ppp //封裝PPP協議

                  3創建客戶端撥號用戶名和密碼

                  [R2-Dialer1]ppp pap local-user 1802099 password cipher huawei

                  [R2-Dialer1]ip address ppp-negotiate //配置PPPOE客戶端自動獲取IP地址;

                  [R2-Dialer1]dialer timer idle 300//設置按需pppoe撥號的空閑時間(300s沒有流量就斷開)

                  [R2-Dialer1]dialer timer autodial 5 //重撥時間
                  [R2-Dialer1]dialer user user1//指定dialer接口撥號所使用的用戶,與PPP認證用戶一致;

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  這里的用戶名和密碼為ISP服務器上建立的用戶名;

                  4關聯物理口

                  [R2-Dialer1]dialer bundle 1

                  5管理Rule 1

                  [R2-Dialer1]dialer-group 1

                  [R2-Dialer1]q

                  6物理接口建立PPPOE會話

                  [R2]interface GigabitEthernet 0/0/0

                  [R2-GigabitEthernet0/0/0]pppoe-client dial-bundle-number 1

                  //這里的1要和第一步的撥號口 1對應;

                  [R2-GigabitEthernet0/0/0]mtu 1492//修改mtu=1492Byte

                  [R2-GigabitEthernet0/0/0]q

                  [R2]

                  7配置路由器的靜態路由

                  <R2>system-view

                  [R2]ip route-static 0.0.0.0 0 Dialer 1

                  配置Easy IP并應用到Dialer 1口上

                  [R2]acl 2000

                  [R2-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255

                  [R2-acl-basic-2000]q

                  [R2]interface Dialer 1

                  [R2-Dialer1]nat outbound 2000

                  [R2-Dialer1]q

                  [R2]

                  8定義為PC用戶通過dhcp分配ip地址的地址池

                  [R2]dhcp enable

                  [R2]ip pool 5

                  [R2-ip-pool-5]gateway-list 192.168.1.254

                  [R2-ip-pool-5]network 192.168.1.0 mask 24

                  [R2-ip-pool-5]dns-list 8.8.8.8

                  [R2-ip-pool-5]q

                  9連接用戶PC的接口

                  [R2]interface GigabitEthernet 0/0/1

                  [R2-GigabitEthernet0/0/1]ip address 192.168.1.254 24

                  [R2-GigabitEthernet0/0/1]dhcp select global

                  [R2-GigabitEthernet0/0/1]q

                  [R2]

                  配置完成后,在PC3上可以自動獲取IP地址等信息。

                  三、測試

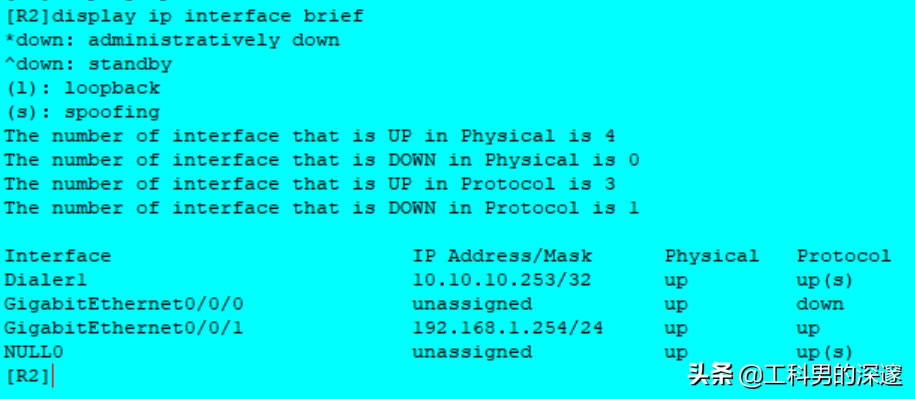

                  1在企業路由器上查看路由表信息:

                  <R2>display ip interface brief

                  PPPOE撥號上網服務器端與客戶端的完整配置

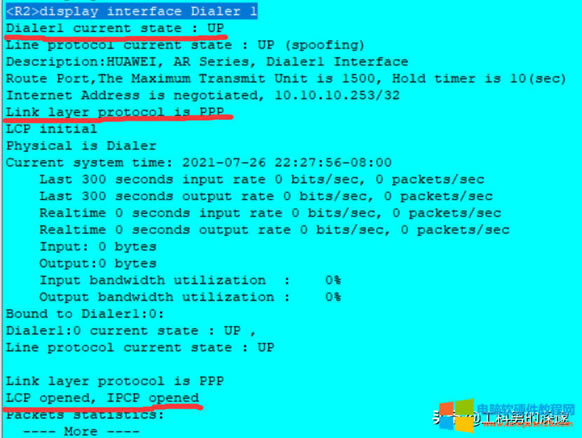

                  2查看撥號接口信息

                  <R2>display interface Dialer 1

                  PPPOE撥號上網服務器端與客戶端的完整配置

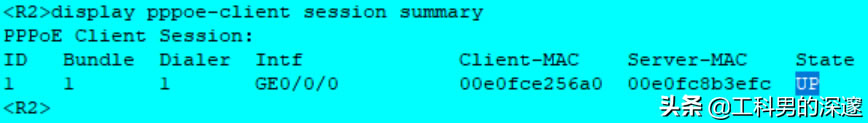

                  3查看PPPOE客戶端信息

                  <R2>display pppoe-client session summary

                  PPPOE撥號上網服務器端與客戶端的完整配置

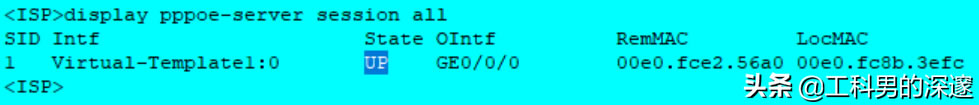

                  4查看PPPOE服務器信息

                  <ISP>display pppoe-server session all

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  主要是驗證撥號功能是否生效,這里的MAC地址顯示的為客戶端的MAC地址;

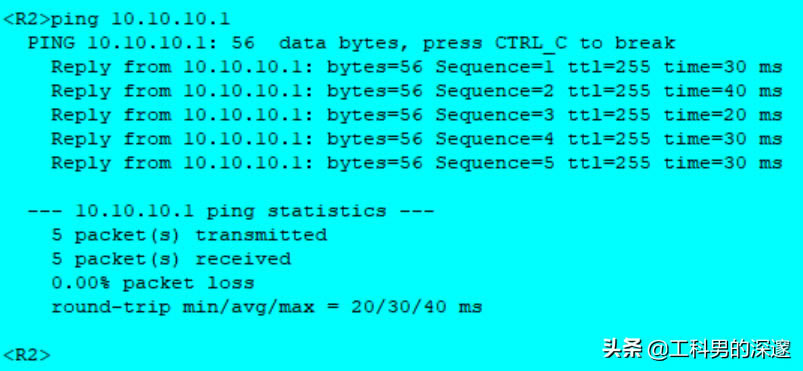

                  5測試與VT接口互通

                  <R2>ping 10.10.10.1

                  PPPOE撥號上網服務器端與客戶端的完整配置

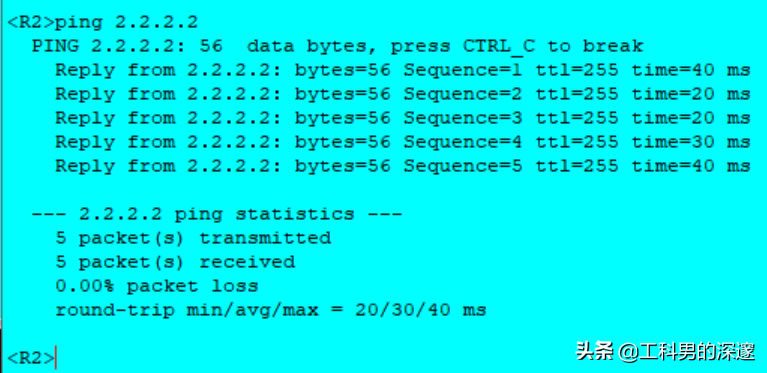

                  6測試與PPPOE服務器互聯

                  PPPOE撥號上網服務器端與客戶端的完整配置

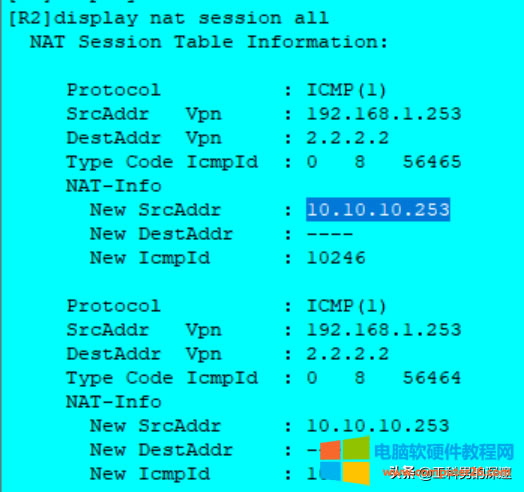

                  7查看地址轉換情況,客戶WAN口分配的IP地址

                  [R2]display nat session all

                  PPPOE撥號上網服務器端與客戶端的完整配置

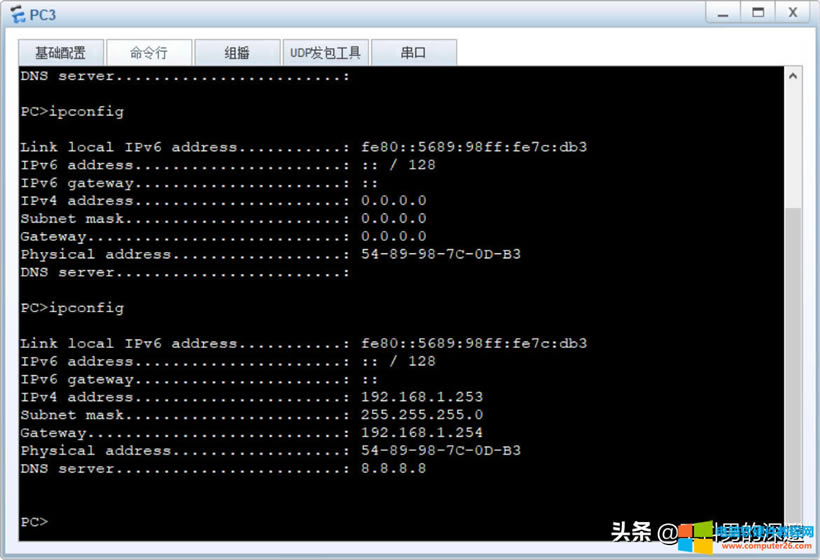

                  8查看PC自動獲取的IP地址:

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  9、測試本地電腦與ISP服務器互通

                  PPPOE撥號上網服務器端與客戶端的完整配置

                  測試結果為能夠互通,配置完成


                  本文可以幫助您基本地設置和管理您的路由器。
