                  二層網管交換機應用—private vlan完成多個vlan共享服務器

                  發布時間:2025-04-07 文章來源:xp下載站 瀏覽:

                  無線路由器可以實現寬帶共享功能,為局域網內的電腦、手機、筆記本等終端提供有線、無線接入網絡。本文指導如何快速設置路由器連接寬帶上網。

                  背景

                  在很多企業的網絡環境中,不同部門間不能互訪已經是保證企業信息安全的一個基本措施。在這樣的背景下,vlan功能已經是企業在選擇網絡產品的重要依據。

                  組網難題

                  在一個中小規模的企業中,一個純二層的網絡已經足以滿足企業的網絡應用,在二層網絡中劃分vlan,達到VLAN間不能互訪,但是網絡中必然會有一些服務器或者出口路由器需要被全部或部分VLAN共享,這個時候應該怎么辦呢?

                  TPLINK解決方案

                  TPLINK二層全網絡型交換機,采用private vlan技術幫助企業實現在二層網絡環境中,不同VLAN間共享服務器

                  用戶需求

                  某公司網絡要求實現如下應用需求:

                  1、 要求公司財務部門和銷售部門之間相互隔離,不能相互通信;

                  2、 要求處于不同交換機下的相同部門的成員能相互通信;

                  3、 要求各部門均能訪問互聯網和內網服務器。

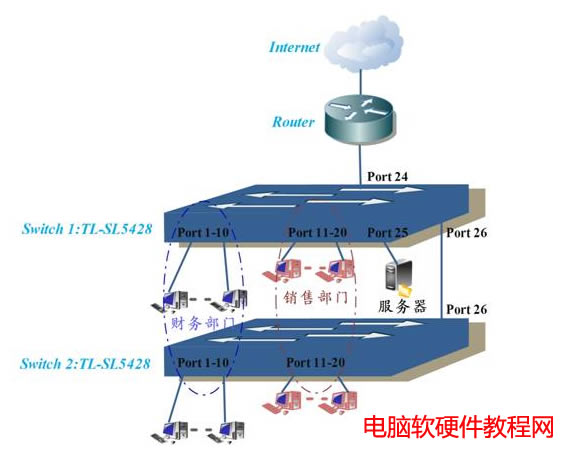

                  拓撲結構

                  二層網管交換機應用—private vlan實現多個vlan共享服務器本站

                  網絡規劃

                  根據用戶的需求結合拓撲結構,對VLAN的劃分進行如下規劃:

                  ●在兩個交換機上都創建一個vlan ID為2的Primary VLAN,該Primary VLAN包含所有端口。

                  ●創建VLAN ID為3的Secondary VLAN,在Switch 1上端口成員包括1-10,在Switch 2上端口成員包括1-10;

                  ●建VLAN ID為4的Secondary VLAN,在Switch 1上端口成員包括11-20,在Switch 2上端口成員包括11-20

                  配置步驟

                  配置Switch 1:

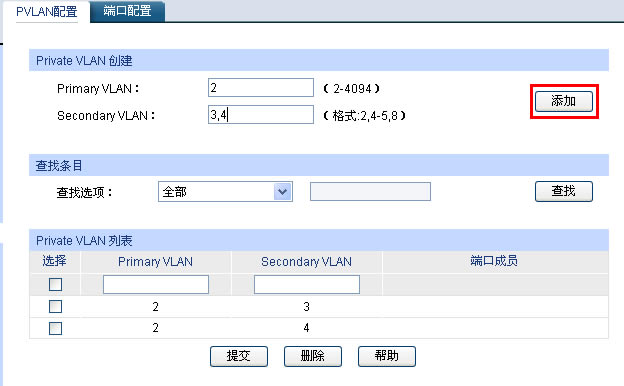

                  1) 進入交換機管理頁面->vlan->private vlan添加Primary VLAN 2,Secondary VLAN 3,4

                  二層網管交換機應用—private vlan實現多個vlan共享服務器本站

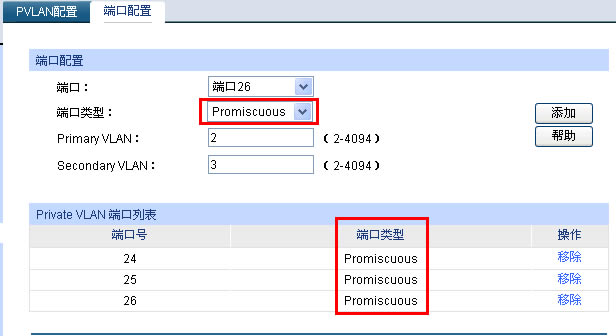

                  2) 在端口配置中將兩個vlan的公共端口設置為Promiscuous模式,如下圖所示,這樣24,25,26號端口會被所有屬于Primary VLAN2的Secondary VLAN所包含。

                  二層網管交換機應用—private vlan實現多個vlan共享服務器本站

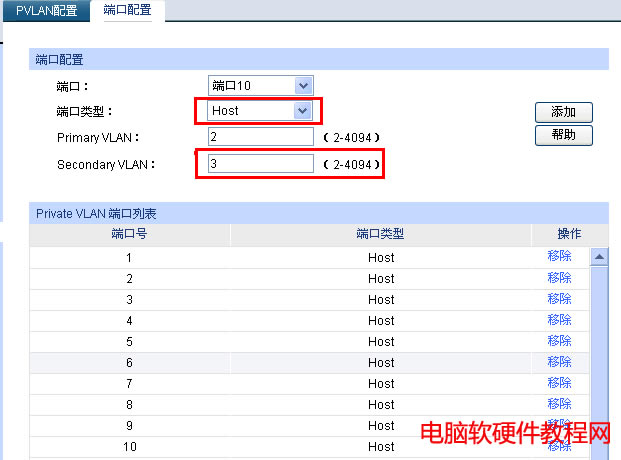

                  3) 將1-10號端口的端口類型設置為Host,并將其加入到Secondary VLAN 3中

                  二層網管交換機應用—private vlan實現多個vlan共享服務器本站

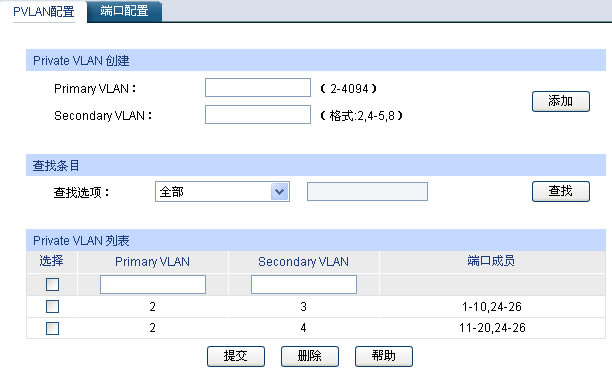

                  4) 同樣把11-20號端口劃分到Secondary VLAN 4中,這個時候查看PVLAN設置,可以看到下圖所示

                  二層網管交換機應用—private vlan實現多個vlan共享服務器本站

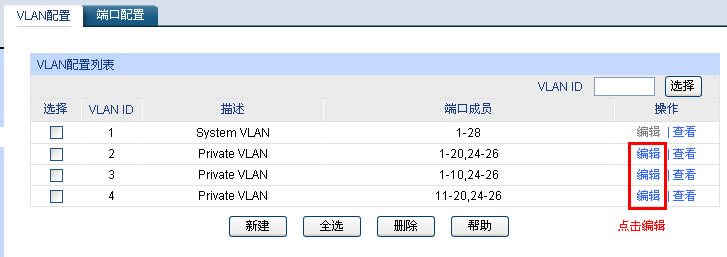

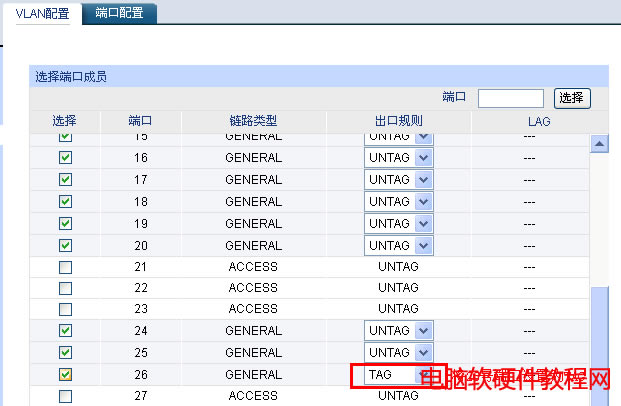

                  5) 由于26號接口是級聯接口,所以要將出口規則設置為tag,點擊VLAN->802.1Q VLAN,將Private VLAN 2,3,4 中的26號端口出口規則設置為tag

                  二層網管交換機應用—private vlan實現多個vlan共享服務器本站

                  二層網管交換機應用—private vlan實現多個vlan共享服務器本站

                  這樣switch1就設置完畢了,然后通過同樣的方法在Switch 2上配置Private vlan。

                  配置完成后即可實現應用需求
